Von der IP-Anforderung zur bewährten Abdichtung mit Kompressionsverschlüssen
Die Konstruktion eines wasser- und staubdichten Gehäuses beginnt oft mit der Auswahl einer Dichtung. In der Praxis zeigt sich jedoch, dass die endgültige Abdichtung selten allein durch die Dichtung bestimmt wird. Die tatsächliche Leistung ergibt sich aus dem Zusammenspiel von Dichtung, Verschluss, Scharnieren und Konstruktion
Für Ingenieure, die an IP65-, IP67- oder höheren Schutzklassen arbeiten, ist eine Erkenntnis entscheidend: Der Kompressionsverschluss bestimmt, ob die Abdichtung tatsächlich realisiert wird. Nicht nur bei der Montage, sondern insbesondere auch im Zeitverlauf und unter wechselnden Bedingungen.
Warum Abdichtungen in der Praxis häufig versagen
Viele Dichtungsprobleme entstehen nicht während der Konstruktion, sondern erst bei Tests oder im Feld. Ein Gehäuse, das theoretisch dicht ist, erweist sich in der Praxis dennoch als leckageanfällig. Das liegt häufig daran, dass die Kompression der Dichtung nicht überall gleich ist oder die Schließkraft nicht ausreicht, um Toleranzen und Verformungen auszugleichen
Tropfen außen. Zuverlässigkeit innen.
In anderen Fällen ist die Abdichtung anfangs gut, die Leistung nimmt jedoch durch Materialalterung oder Temperatureinflüsse ab. Der rote Faden in all diesen Situationen ist, dass die Abdichtung nicht als System ausgelegt wurde.
Wer von Anfang an die Interaktion zwischen Dichtung und Verschluss berücksichtigt, vermeidet diese Probleme und spart kostspielige Nacharbeit.
Die Basis jeder Abdichtung: kontrollierte Kompression
Eine Dichtung funktioniert nur, wenn sie im richtigen Bereich komprimiert wird. Zu geringe Kompression führt direkt zu Leckagen, während zu hohe Kompression zu beschleunigtem Verschleiß und Verlust der Elastizität führt.
Hier besteht ein direkter Zusammenhang mit dem Verschluss. Der Verschluss bestimmt schließlich, wie viel Hub und Kraft zur Verfügung stehen, um die Dichtung korrekt zu belasten. Innerhalb des Sortiments an Kompressionsverschlüssen sind hier deutliche Unterschiede erkennbar.

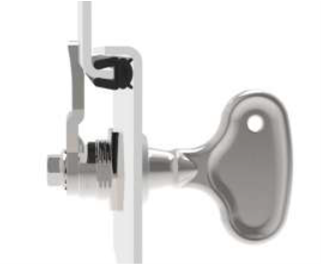

Der Drehriegelverschluss mit Kompression (E3) wurde für Anwendungen entwickelt, bei denen eine höhere Kompression erforderlich ist. Mit einem Hub von bis zu ca. 6,4 mm und einer Schließkraft von etwa 56 kg ist diese Lösung für dickere Dichtungen und größere Klappen geeignet. In Situationen, in denen weniger Bauraum zur Verfügung steht oder die Abdichtung geringer belastet wird, bietet der Drehriegelverschluss (E5) mit ca. 2 mm Kompression eine kompakte Alternative.
Die Wahl eines Verschlusses kann daher nicht losgelöst von der Dichtung betrachtet werden. Beide bilden zusammen ein funktionales System.

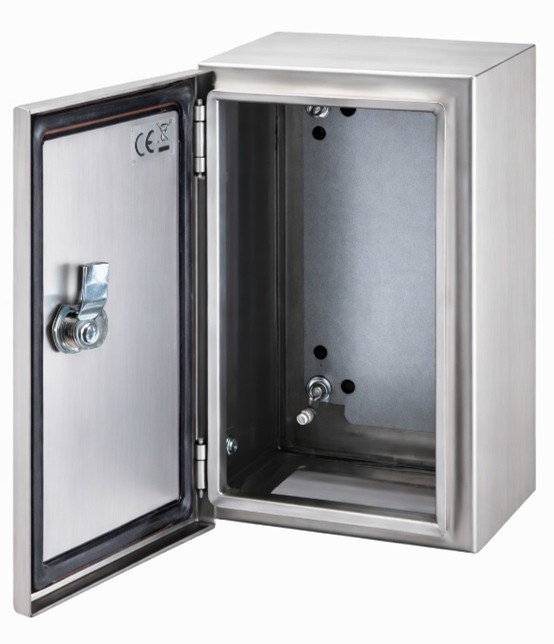

Ein Drehriegelverschluss mit anziehender Wirkung (Kompression)
Gehen Sie direkt zur Produktübersicht für Spezifikationen
Abdichtung über die Zeit: der Effekt des Druckverformungsrests
Ein wichtiger Aspekt, der oft unterschätzt wird, ist das Langzeitverhalten von Elastomeren. Unter dem Einfluss von Kompression und Temperatur verformt sich eine Dichtung allmählich und verliert einen Teil ihrer Elastizität. Dieses Phänomen, bekannt als Druckverformungsrest (Compression Set), führt dazu, dass der Dichtdruck im Laufe der Zeit abnimmt.
Ein Entwurf, der nur auf der Anfangssituation basiert, läuft daher Gefahr, nach einigen Monaten oder Jahren dennoch zu versagen. Wird dies von vornherein berücksichtigt und eine ausreichende Reserve in der Schließkraft eingeplant, bleibt die Abdichtung auch unter langfristiger Belastung zuverlässig funktionsfähig.
Der Einfluss von Umgebungsbedingungen auf Ihr Design
Die Umgebung, in der ein Gehäuse eingesetzt wird, hat einen direkten Einfluss auf die Abdichtung. Temperaturschwankungen führen zu Ausdehnung und Schrumpfung von Materialien, während Feuchtigkeit, Reinigungsmittel und UV-Strahlung die Eigenschaften der Dichtung beeinträchtigen können.
Darüber hinaus können Druckunterschiede durch Erwärmung oder Abkühlung der Luft im Gehäuse entstehen. Dies belastet die Abdichtung zusätzlich und kann in extremen Fällen sogar zu Leckagen oder zum „Ansaugen“ von Feuchtigkeit führen.
Ein robustes Design berücksichtigt diese Dynamik und stellt sicher, dass die Abdichtung nicht nur unter idealen Bedingungen, sondern gerade auch in der Praxis zuverlässig bleibt.
Schließkraft und Verteilung machen den Unterschied
Eine Dichtung kann nur dann zuverlässig abdichten, wenn die erforderliche Kraft nicht nur vorhanden ist, sondern auch gleichmäßig über den gesamten Umfang der Tür oder des Paneels verteilt wird. In größeren Anwendungen entsteht hier häufig eine Herausforderung: Zwischen den Verschlusspunkten kann sich die Konstruktion lokal verformen, wodurch die Kompression ungleichmäßig wird.
Eine leistungsstarke Lösung wie der Drehriegelverschluss mit Kompression (E3) ermöglicht es, größere Längen effektiv zu komprimieren und die Anzahl der erforderlichen Verschlusspunkte zu reduzieren. Dies vereinfacht das Design und erhöht gleichzeitig die Zuverlässigkeit.
Dabei ist es wichtig, den Verschluss nicht isoliert zu betrachten. Die Position der Scharniere, die Steifigkeit des Paneels und die Verteilung der Verschlusspunkte bestimmen gemeinsam das Endergebnis.
Sehen Sie in diesem Video die Funktionsweise des E3
Auslegen für die Nutzung: öffnen, schließen und wiederholen
In vielen Anwendungen bleibt ein Gehäuse nicht dauerhaft geschlossen. Zugang für Wartung oder Inspektion bedeutet, dass die Abdichtung regelmäßig unterbrochen und erneut hergestellt werden muss.
Dies stellt spezifische Anforderungen sowohl an die Dichtung als auch an den Verschluss. Die Abdichtung muss sich jedes Mal wiederherstellen können, und der Verschluss muss bei jedem Zyklus dieselbe Endposition und Kompression erreichen. Kompressionsverschlüsse wurden speziell für diese Anwendungen entwickelt und bieten eine reproduzierbare und zuverlässige Schließbewegung.
Häufige Konstruktionsfehler
In der Praxis taucht ein Fehlerpotential immer dort auf wo Verschlüsse beispielsweise auf Basis von Optik oder Einbaumaß gewählt werden, ohne die erforderliche Kompression oder Schließkraft zu berücksichtigen. In anderen Fällen stellt sich heraus, dass der gewählte Verschluss nicht über genügend Hub für die eingesetzte Dichtung verfügt oder die Anzahl der Verschlusspunkte schlicht zu gering für die Größe des Paneels ist.
Auch der Einfluss von Alterung und Umgebungsbedingungen wird regelmäßig unterschätzt, sodass eine Abdichtung, die zunächst gut funktioniert, im Laufe der Zeit dennoch Probleme verursacht.
Der Kern dieser Probleme liegt darin, dass der Verschluss nicht als integraler Bestandteil der Abdichtung betrachtet wird.
