Teleskopschienen und Linearführungen

Teleskopschienen und Linearführungen

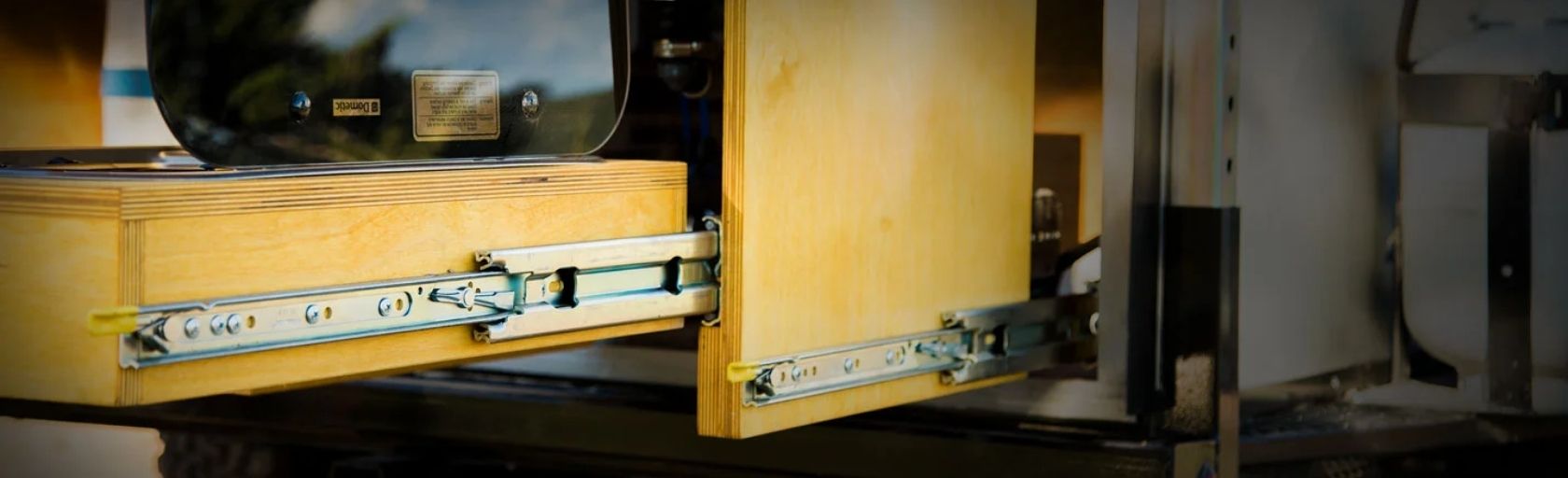

Teleskopschienen von Accuride machen ein Design kompakt, funktional, hochwertig, zuverlässig und benutzerfreundlich. Mit Hilfe des Auswahlfilter werden alle Schienen unter anderem nach Funktionalität, Auszugslänge, Tragfähigkeit und Material kategorisiert. Sehen Sie sich die Videoübersicht für die Funktionsweise, spezifische Merkmale und die Montage der Schienen an.

Teleskopschienen und Linearführungen

Einkaufsoptionen
  1. Spezifische Eigenschaften
    Rastung gegen öffnen
  3. Alles löschen
Dimensions in mm9,5 x 35,1

Zweiwege - Teleskopschiene, Typ 2002

Required extension length Zweiwegeauszug
Maximum load per pair (kg) 35 kg
Material of the conductor Stahl

Einhalterung in Mittelposition
(2002)

Dimensions in mm21,6 x 36,4

Zweiwege Teleskopschiene, Typ 3630, 45 kg, Typ 3630

Required extension length Zweiwegeauszug
Maximum load per pair (kg) 45 kg
Material of the conductor Stahl

Einhalterung in Mittelposition
(3630)

Dimensions in mm9,5 x 26,5

Teleskopschiene, Auszug 75%, 20 kg, Typ 2728

Required extension length Teilauszüge (75%)
Maximum load per pair (kg) 20 kg
Material of the conductor Edelstahl

Edelstahl (DS2728)

Dimensions in mm12,7 x 62,0

Teleskopschienen für Keyboards, Typ 2109

Required extension length Teilauszüge (75%)
Maximum load per pair (kg) 35 kg
Material of the conductor Stahl

Keyboard Teleskopschiene
In Höhe verstellbar (2109)

Dimensions in mm12,7 x 35,0

Teleskopschienen, Auszug 75%, 50 kg, Typ 2132

Required extension length Teilauszüge (75%)
Maximum load per pair (kg) 50 kg
Material of the conductor Stahl

Rastung gegen Öffnen
Trennbar (2132)

Dimensions in mm12,7 x 35,0

Teleskopschienen, Auszug 75%, 50 kg, Typ 2132DO

Required extension length Teilauszüge (75%)
Maximum load per pair (kg) 50 kg
Material of the conductor Stahl

Rastung gegen Schließen
Trennbar (2132DO)

Dimensions in mm12,7 x 37,0

Teleskopschiene, Auszug 100%, 40 kg, Typ 3732

Required extension length Vollauszüge (100%)
Maximum load per pair (kg) 40 kg
Material of the conductor Stahl

Rastung gegen Öffnen
Trennbar (3732)

Dimensions in mm12,7 x 26,3

Teleskopschiene, Auszug 100%+, 45 kg, Typ 2601

Required extension length Vollauszüge (100%)
Maximum load per pair (kg) 45 kg
Material of the conductor Stahl

Wenig Einbauraum notwendig
Rastung gegen Öffnen (2601)

Dimensions in mm12,7 x 45,7

Teleskopschiene, Auszug 100%, 50 kg, Typ 3832

Required extension length Vollauszüge (100%)
Maximum load per pair (kg) 50 kg
Material of the conductor Stahl

Rastung gegen Öffnen
Trennbar (3832)

Dimensions in mm12,7 x 45,7

Teleskopschiene, Auszug 100%, 36 kg, Typ 3832EC (Soft-close)

Required extension length Vollauszüge (100%)
Maximum load per pair (kg) 45 kg
Material of the conductor Stahl

Soft-Close Funktion
Trennbar (3832EC-D)

Dimensions in mm12,7 x 45,7

Teleskopschiene, Auszug 100%, 50 kg, Typ 3832SC/HDSC (selbstschließend)

Required extension length Vollauszüge (100%)
Maximum load per pair (kg) 50 kg
Material of the conductor Stahl

Selbsteinzug
Trennbar
(3832SC/HDSC)

Dimensions in mm12,7 x 45,7

Teleskopschiene 100%, 50 kg, Type 3832DO (Hold-in/out)

Required extension length Vollauszüge (100%)
Maximum load per pair (kg) 50 kg
Material of the conductor Stahl

Rastung gegen Schließen
Trennbar (3832DO)

Dimensions in mm12,7 x 45,7

Auszug 100%, 50 kg, Typ DH3832 (korrosionsbeständig)

Required extension length Vollauszüge (100%)
Maximum load per pair (kg) 50 kg
Material of the conductor Extra korrosionsbeständiger Stahl

Besonders korrosionsbeständig
Rastung gegen Öffnen (DH3832)

Dimensions in mm13,0 x 43,5

Teleskopschiene, Auszug 100%+, 45 kg, Typ 7400-50SC

Required extension length Überauszüge (100%+)
Maximum load per pair (kg) 45 kg
Material of the conductor Stahl

Selbsteinzug
Bajonettmontage (klick-in)
(7400-50SC)

Dimensions in mm19,1 x 53,1

Teleskopschiene, Auszug 100%+, 50 kg, Typ DA5321 (Aluminium)

Required extension length Vollauszüge (100%) Überauszüge (100%+)
Maximum load per pair (kg) 50 kg
Material of the conductor Aluminium

Aluminium
Rastung gegen Öffnen
(DA5321)

Dimensions in mm9,5 x 35,3

Auszug 75%, 65 kg, Typ 2028 (Edelstahl)

Required extension length Teilauszüge (75%)
Maximum load per pair (kg) 65 kg
Material of the conductor Edelstahl

Rastung gegen Öffnen
(DS2028)

Dimensions in mm12,7 x 51,0

Accuride Teleskopschienen | Auszug 100%, 68 kg, Typ 3932EC

Required extension length Überauszüge (100%+)
Maximum load per pair (kg) 68 kg
Material of the conductor Stahl

Rastung gegen Öffnen
(3932EC)

Dimensions in mm12,7 x 51,0

Accuride Teleskopschienen | Auszug 100%, 68 kg, Typ 3932

Required extension length Überauszüge (100%+)
Maximum load per pair (kg) 68 kg
Material of the conductor Stahl

Rastung gegen Öffnen
(3932)

Dimensions in mm19,1 x 35,3

Teleskopschiene, Auszug 100%, 65 kg, Typ 0330 (Edelstahl)

Required extension length Vollauszüge (100%)
Maximum load per pair (kg) 65 kg
Material of the conductor Edelstahl

Rastung gegen Öffnen
(DS0330)

Dimensions in mm17,5 x 53,4

Teleskopschienen, Auszug 100%+, 55 kg, Typ 5517-50

Required extension length Vollauszüge (100%) Überauszüge (100%+)
Maximum load per pair (kg) 55 kg
Material of the conductor Stahl

Bajonettmontage (klick-in)
Rastung gegen Öffnen (5517-50)

Dimensions in mm12,7 x 50,8

Teleskopschienen, Auszug 100%+, 60 kg, Typ 3320-50

Required extension length Vollauszüge (100%) Überauszüge (100%+)
Maximum load per pair (kg) 60 kg
Material of the conductor Stahl

Bajonettmontage (klick-in)
Rastung gegen Öffnen
(3320-50)

Dimensions in mm12,7 x 50,8

Teleskopschiene, Auszug 100%+, 68 kg, Typ 3301

Required extension length Vollauszüge (100%) Überauszüge (100%+)
Maximum load per pair (kg) 68 kg
Material of the conductor Stahl

Für 19" Gehäuse
Rastung gegen Öffnen
(3301)

Dimensions in mm17,5 x 54,0

Teleskopschiene, Auszug 100%+, 100 kg, Typ 5417

Required extension length Vollauszüge (100%) Überauszüge (100%+)
Maximum load per pair (kg) 100 kg
Material of the conductor Stahl

Rastung gegen Öffnen
(5417)

Dimensions in mm19,1 x 53,1

Teleskopschiene mit Widerstand gegen Öffnen (5321EC)

Required extension length Vollauszüge (100%)
Maximum load per pair (kg) 100 kg
Material of the conductor Stahl

Soft-Close Funktion
(5321EC)

Dimensions in mm19,1 x 53,1

Teleskopschiene mit Kippsicherung, Auszug 100%, 100 kg, Typ 5343

Required extension length Vollauszüge (100%)
Maximum load per pair (kg) 100 kg
Material of the conductor Stahl

Verschluss mit Kippsicherung
Rastung gegen Öffnen (5343)

Dimensions in mm20,7 x 53,1

Teleskopschiene, Auszug 100%, 120 kg, Typ DS5322

Required extension length Vollauszüge (100%)
Maximum load per pair (kg) 120 kg
Material of the conductor Edelstahl

Inkl. Montagewinkel mit Passstiften
(DS5322)

Dimensions in mm19,1 x 53,1

Teleskopschiene, Auszug 100%+, 120 kg, Typ 5321SC (selbstschließend)

Required extension length Vollauszüge (100%) Überauszüge (100%+)
Maximum load per pair (kg) 120 kg
Material of the conductor Stahl

Selbsteinzug
(5321SC)

Dimensions in mm19,1 x 53,1

Teleskopschiene, Auszug 100%+, 180 kg, Typ 5321

Required extension length Vollauszüge (100%) Überauszüge (100%+)
Maximum load per pair (kg) 170 kg
Material of the conductor Stahl

Rastung gegen Öffnen
(5321)

Dimensions in mm19,1 x 53,1

Teleskopschiene, Auszug 100%+, 180 kg, Typ DS5321 (Edelstahl)

Required extension length Vollauszüge (100%) Überauszüge (100%+)
Maximum load per pair (kg) 180 kg
Material of the conductor Edelstahl

Rastung gegen Öffnen
(DS5321)
